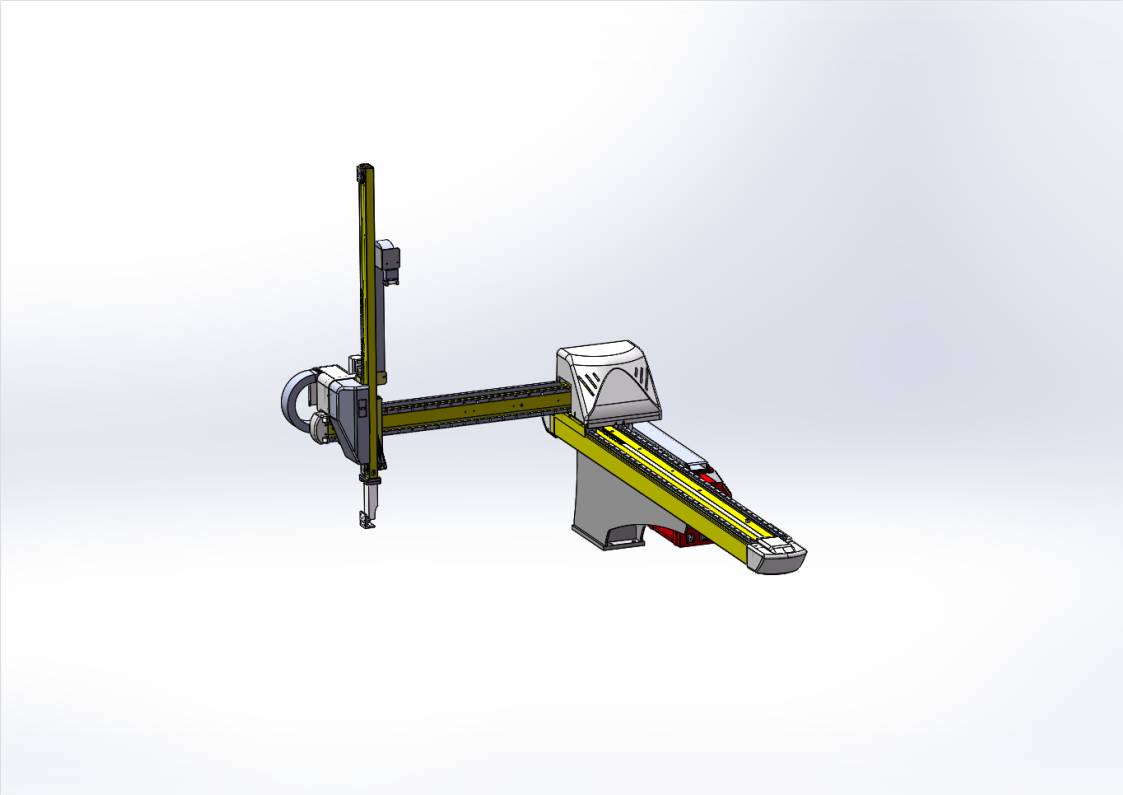

YA800S3IS
Product description
機 械 手 型 號：YA800S3IS
適 用 注 塑 機：100-250 ton
元邦機械手技術參數及配置
1.機械手技術參數
NO. | 項目 | 內容 |
1 | 工作電源 | AC200-220V±10% 50/60HZ |
2 | 工作氣壓 | 0.6 Mpa |
3 | 驅動方式 | 橫行 、引拔、上下伺服馬達驅動 |
4 | 橫出行程 | 1280mm |
5 | 前后行程 | 640mm |
6 | 上下行程 | 800mm |
7 | 側姿 | 側姿組氣缸，倒角（0度或90度） |
8 | 手臂結構 | 單截 |
9 | 各軸最大速度 | X軸最大速度1.1M/S Y軸最大速度2.1M/S Z軸最大速度1.2M/S |
10 | 最大荷重（KG） | 4KG（含治具） |
11 | 空循環取出時間 | 1.0S |
12 | 空循環時間 | 5.50S |
13 | 接口標準 | 脈沖 |
14 | 操作器 | 7寸真彩色TFT屏幕 |
15 | 定位及重復定位精度 | ±0.05mm |
2、結構介紹
標記 | 部位 | 特性說明 | |||
X | 引拔部 | X軸主要采用型鋼結構梁設計，齒條結構傳動 | |||
Y | 主臂部 | Y軸采用高強度鋁擠型材設計，皮帶結構傳動 | |||
Z | 橫行部 | Z軸橫行部主要采用型鋼結構梁設計，皮帶結構傳動 | |||
C | 側姿組 | 側姿組L型輸出板，齒條傳動（0度到90度） | |||
3、標準功能表 | |||||
序號 | 功能 | 功能描述 | |||
1 | 操作界面 | 簡體中文+英文+繁體中文 | |||
2 | 產品開放 | 可以定制 | |||
3 | 急停連鎖保護功能 | 標準配置 | |||
4 | 安全門連鎖保護功能 | 標準配置 | |||
5 | 生產狀況監視功能 | 可顯示現在之生產狀況 | |||
6 | 裝箱排列功能 | 標準功能（256點） | |||
7 | 吸附及附帶夾具 | 兩組吸附，兩組夾(可根據實際生產做OPTION） | |||
8 | 自動結束生產 | 預先有設定生產產量時，可在運行到生產數后停止運轉后即顯示信息 | |||
9 | 自動運轉中數據修改 | 在自動運轉中可修改微調取出數據 | |||
10 | 動模/定模取出轉換 | 標準配置 | |||
11 | 吸附或夾具確認功能 | 標準配置 | |||
12 | 教導模式可選 | 1.固定模式 2.自由模式 | |||
13 | 機械手待機位置設定 | 制品側可在模外/模內/下降途中 | |||
14 | 預留I/O接點 | 機械手的控制器預留3組I/O接點可控制輸送帶 | |||
15 | 程序記憶不受停電影響 | 標準功能 | |||
16 | 多軸聯動 | 標準配置 | |||
17 | 可記憶程序 | 100套(支持USB) | |||
18 | 故障訊息 | 可顯示故障訊息 | |||
19 | 密碼設定 | 設定密碼二級用戶權限登陸 | |||
20 | 屏保功能 | 可調節屏保時間 | |||
21 | 走行途中姿勢位置控制 | 走行途中姿勢的位置可控制 | |||
4、配置明細表
主要零部件 | 品牌 | 品牌地 | 產地 | |||
伺服電機 | 松下（可選配） | 日本 | 中國珠海 | |||
伺服驅動器 | 松下（可選配） | 日本 | 中國珠海 | |||
減速機 | SHIMPO(新寶) | 日本 | 中國湖州 | |||
滑軌 滑塊 | HIWIN(上銀)（可選配） | 臺灣 | 中國臺灣 | |||
軸承 | NSK | 日本 | 中國蘇州 | |||
蜂鳴器/指示燈等 | Schneider(施耐德) | 法國 | 中國武漢 | |||
電源供應器 | Schneider(施耐德) | 法國 | 中國武漢 | |||
繼電器 | Schneider(施耐德) | 法國 | 中國武漢 | |||
電磁閥 | AirTAC(亞德客) | 中國 | 中國寧波 | |||
接近開關 | Schneider(施耐德) | 法國 | 中國武漢 | |||
斷路器 | Schneider(施耐德) | 法國 | 中國上海 | |||
真空負壓表 | KITA(金登) （可選配） | 臺灣 | 中國臺灣 | |||
磁簧開關 | AirTAC(亞德客) | 中國 | 中國寧波 | |||
結構件 | 元邦 | 中國 | 中國臺州 | |||
控制系統 | 元邦定制（捷翔） | 元邦 | 中國臺州 | |||
特點：除主要配置外，元邦在非重要部位的配置也選擇一線品牌，以保證設備整體的性能與可靠性 | ||||||
選配一 | ||||||
主要零部件 | 品牌 | 品牌地 | 產地 | |||
伺服電機 | 匯川 | 中國 | 中國深圳 | |||
伺服驅動器 | 匯川 | 中國 | 中國深圳 | |||
滑軌 滑塊 | 亞德客 | 中國 | 中國青島 | |||
真空負壓表 | 安德路（AND） | 中國 | 中國深圳 | |||
選配二 | |||
主要零部件 | 品牌 | 品牌地 | 產地 |
伺服電機 | 新思 | 中國 | 中國臺州 |
伺服驅動器 | 新思 | 中國 | 中國臺州 |
滑軌 滑塊 | 亞德客 | 中國 | 中國青島 |
真空負壓表 | 安德路（AND） | 中國 | 中國深圳 |
注：以上配置如有特殊原因需要改變，為保證交貨期，元邦會選擇同檔品牌產品以作替換，不再另行通知。
